BMS modernizáció bontás nélkül: Híd a múlt és a jövő között

A meglévő épületfelügyeleti rendszerek korszerűsítése gyakran embert próbáló feladat elé állítja az üzemeltetőket. Különösen igaz ez a régebbi irodaházakra, ahol a hálózatok heterogén, vezetékes protokollokon – mint a KNX és a Modbus TCP – alapulnak. Bár ezek a rendszerek megbízhatóak, rugalmasságuk limitált, ha utólagos bővítésről, például levegőminőség-monitoringról vagy vízbetörés-védelemről van szó. A hagyományos vezetékes technológiák alkalmazása ilyenkor gyakran hatalmas falbontással, kábelezési költséggel és az irodai munka megzavarásával járna.

A modern épületautomatizálás logikus válasza erre a problémára a LoRaWAN (Long Range Wide Area Network) vezeték nélküli technológia. A valódi mérnöki kihívás azonban nem magában a LoRaWAN-ban rejlik, hanem abban, hogyan illeszthető be az új, kis fogyasztású rádiós hálózat a régi vezetékes architektúrába úgy, hogy az adatok egyetlen, központosított felügyeleti felületen jelenjenek meg, a lehető legkisebb strukturális átalakítással.

Valós igények, láthatatlan technológia: A retrofit projekt logikája

Egy régebbi irodaház modernizálásakor a mérnöki csapatnak precízen meg kellett határoznia, hogy melyek azok a kritikus pontok, amelyek a bérlők komfortérzetét és az épület biztonságát leginkább veszélyeztetik. Az elsődleges cél az irodai terek belső levegőminőségének folyamatos ellenőrzése volt, mivel a nem megfelelő szellőztetés és a megemelkedett CO2-szint közvetlenül rontja a koncentrációt és a produktivitást. Ezzel párhuzamosan a vizesblokkokban és gépészeti helyiségekben jelentkező, rejtett vízbetörések és szivárgások korai észlelése is kritikus elvárássá vált a komoly anyagi károk megelőzése érdekében.

A feladat strukturális nehézségét az adta, hogy a meglévő vezetékes hálózatra nem lehetett újabb fizikai buszokat csatlakoztatni az irodák napi működésének megzavarása nélkül. A mérnökök ezért döntöttek úgy, hogy a két problémát célzott, ipari szintű LoRaWAN eszközökkel oldják meg, amelyeket észrevétlenül integrálnak a környezetbe.

A beltéri klíma és a szén-dioxid koncentráció követésére a Milesight AM305L 5-az-1-ben érzékelő bizonyult a legoptimálisabb választásnak. Mivel az üzemeltető kifejezetten szerette volna elkerülni, hogy a bérlők folyamatosan a kijelzőket figyeljék, vagy esetleg illetéktelenül módosítsák a beállításokat, ez a kijelző nélküli „Lite” verzió tökéletesen megvalósította a diszkrét, háttérben futó monitoring koncepcióját. Az eszköz NDIR (nem diszperzív infravörös) technológiája garantálja a hosszú távú mérési pontosságot, miközben az energiatakarékos rádiós átvitelnek köszönhetően beépített telepeivel akár 11 évig is üzemel elemcsere nélkül.

A vízszivárgások detektálására a gépészeti terekben az ultrakompakt, IP67-es védettségű Milesight WS303 mini érzékelőt választották. Erre a pozícióra azért volt szükség egy ilyen speciális hardverre, mert már a minimális, 0,5 mm-es folyadékszint elérésekor azonnali, helyi hangjelzést ad, és ezzel egy időben vészjelzést küld a hálózatnak. A beépített kondenzátoros energiatárolója ráadásul egy egyedülálló biztonsági funkciót rejt: ha az évek során az elem teljesen lemerülne, az eszköz a maradék energiájával még kiküld egy utolsó státuszüzenetet a rendszernek, így elkerülhető, hogy egy lemerült szenzor miatt maradjon védtelenül a vizesblokk.

Az integráció szíve: Hogyan válik a LoRaWAN natív Modbus adattá?

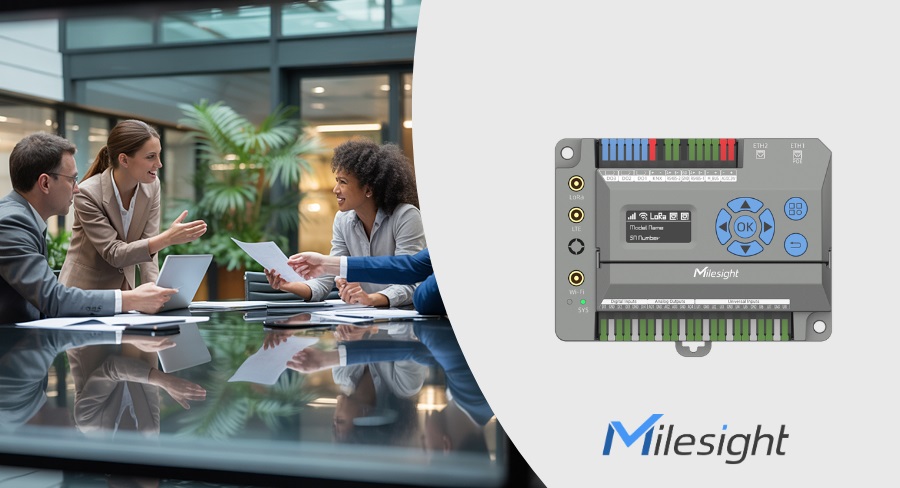

A projekt igazi sikere azon múlt, hogyan képes a vezeték nélküli infrastruktúra együttműködni a meglévő KNX és Modbus TCP hálózattal. A rádiós úton gyűjtött adatok és a régi vezetékes rendszerek közötti transzparens híd szerepét az EG71 intelligens IoT-átjáró és vezérlő tölti be. Ez az edge-szintű interfész natívan fogadja a KNX/TP1 buszt, kezeli a meglévő Modbus hálózatot, és egyúttal a vezeték nélküli szenzorok lokális bázisállomásaként is funkcionál.

A mérnökök az EG71 nagy teljesítményű Quad-core processzorát és helyi intelligenciáját (Edge Intelligence) kihasználva a Node-RED környezetben leképezték a beérkező rádiós adatcsomagokat. Az átjáró így a háttérben, automatikusan lefordítja az AM305L által mért CO2-értékeket és a WS303 riasztási státuszait a meglévő PLC-k számára érthető Modbus regiszterekké vagy BACnet objektumokká. Ennek eredményeként az új, központosított felügyeleti rendszer úgy látja a vezeték nélküli szenzorokat, mintha azok mindig is a vezetékes hálózat részét képezték volna – így a BMS modernizációja falbontás és a meglévő struktúra átkábelezése nélkül, teljes körűen megvalósult.

Lényeges tanulságok

• Bontásmentes retrofit: A vezeték nélküli LoRaWAN technológia és az NFC-alapú konfiguráció kiküszöböli a másodlagos kábelezési költségeket és az épület szerkezeti rongálását.
• Valódi protokoll-konvergencia: Az EG71 egyetlen hardverben képes összefogni és közös nevezőre hozni a KNX, Modbus és LoRaWAN hálózatokat, transzparensé téve azokat az új felügyeleti rendszer számára.
• Adatbiztonság a hálózat szélén: A szenzorok belső memóriája és az átjáró helyi számítási kapacitása hálózati vagy felhőkapcsolati kimaradás esetén is garantálja az adatfolytonosságot.
• Hosszú távú fenntarthatóság: Az ipari szintű energiagazdálkodás révén a vezeték nélküli eszközök 5-11 éves elem-élettartammal működnek, radikálisan csökkentve a karbantartási igényt.
